Raymarine EV-100 Power, hydrauli autopilottisarja

Raymarine EVOLUTION-100 Power hydrauli Autopilotti järjestelmä

sarja sis. hallintalaitteen p70Rs, virransyöttöyksikön ACU-100, gyro-stabiloidun suunta-anturin/tietokoneen EV1, SeaTalkNG-kaapelointisarjan & 0.5l hydraulipumpun (työyksiköille 50-110 cc).

Ttuotenumero: T70154

Ohjaamoon asennettavat autopilotit

EV-100-autopilotit asennetaan pinna- tai ruoriohjatun veneen tai pienikokoisten veneiden ohjaamoon. EV-100-järjestelmä koostuu EV-1-anturista, ACU-100- autopilottiohjausyksiköstä, työyksiköstä sekä ohjausyksiköstä. Ei vaadi kompassin kalibrointia, joten erittäin helppo käyttöönotto.

Ei edellytä kalibrointia!

Suunniteltu mahdollisimman helppokäyttöisiksi, Evolution-autopilotit eliminoivat monimutkaiset käyttöönottoasetukset ja kalibroinnit. Asennuksen jälkeen Evolution-autopilotin käyttö on yhtä helppoa kuin virran kytkeminen päälle. Älykkään EV-anturiytimen ansiosta autopilotti adaptoituu automaattisesti oman aluksesi ohjausjärjestelmän ominaisuuksiin ilman tarvetta käyttäjän suorittamille asetusvalinnoille.

Evolution AI™

Raymarinen 30 vuoden kokemus autopilottien kehittämisestä yhdistettynä FLIR-järjestelmien tuotekehitysosaamiseen ja kehittyneiden avaruusteknisten ja ilmailualan ohjausteknologioiden kehittämisessä ja hyödyntämisessä on mahdollistanut Evolution AI™ -ohjausalgoritmien kehittämisen tasolle, joka tarjoaa uuden tarkkuusstandardin mitä tulee autopilottien ohjaustarkkuuteen. Tämän innovatiivisen autopilottituotesarjan kehitystyö on läpimurto mitä tulee älykkäisiin autopilotteihin – Evolution-autopilotit kykenevät hahmottamaan asennusympäristönsä ja laskemaan silmänräpäyksessä tarvittavat ohjauskomennot joilla suorituskyky voidaan ylläpitää maksimitasolla kaiken aikaa. Lopputuloksena on saatu aikaan erittäin tarkka ja luotettava kurssissapysyminen aluksen nopeudesta tai meriolosuhteista riippumatta.

EV-anturiydin

Jokaisen Evolution-järjestelmän ytimenä toimii älykäs EV-anturiydin, joka on 9-akselinen aluksen liikkeitä kaikissa kolmessa ulottuvuudessa mittaava älykäs anturi. Innovatiivinen EV-anturiydin on toteutettu puolijohdeteknologialla ja yhdistetty yhdessä Evolution-autopilottiprosessorin kanssa samaan helposti asennettavissa olevaan koteloon. Voit asentaa EV-anturiytimen kannen ylä- tai alapuolelle, kestävä kotelo on täysin tiivis (suojausluokka IPX6/IPX7) ja kestää roiskeveden ja veteen upotuksen.

EV-anturiytimen edut

• Tarkka ohjaussuunnan, kallistelun, kääntyilyn ja nyökkäilyn jatkuva mittaus tuottaa autopilotille tarvittavat tiedot määrittää meriolosuhteet ja seurata veneen dynaamisia liikeominaisuuksia.
• Joustavat asennusvaihtoehdot – asennettavissa kannen ylä- tai alapuolelle.
• Helppokäyttöinen SeaTalkng-liitettävyys ohjausyksikköön ja ACU:hun.
• Puolijohdeanturiteknologia takaa dynaamisen tarkkuuden (2 astetta kaikissa olosuhteissa).
• Autokompensaatio eliminoi veneen sisällä vaikuttavien magneettikenttien vaikutuksia ja takaa luotettavan kurssissapysymisen niin äärimmäisillä pohjoisilla kuin eteläisilläkin alueilla.
• Nopea ja luotettava ohjaussuuntatietoa MARPA-toimintoja varten, tutkan kerroskuvaa varten sekä tuki eri ohjaussuuntatiloille Raymarinen monitoiminäyttöjen kanssa.

ACU – Actuator Control Unit – työyksikön ohjausyksikkö

Kestävä ACU (Actuator Control Unit) tarjoaa tarvittavan määrän tehoa autopilotin työyksikköön ja syöttää myös sähköä SeaTalkng -väylään. Valitse ohjausjärjestelmääsi sopiva ACU:

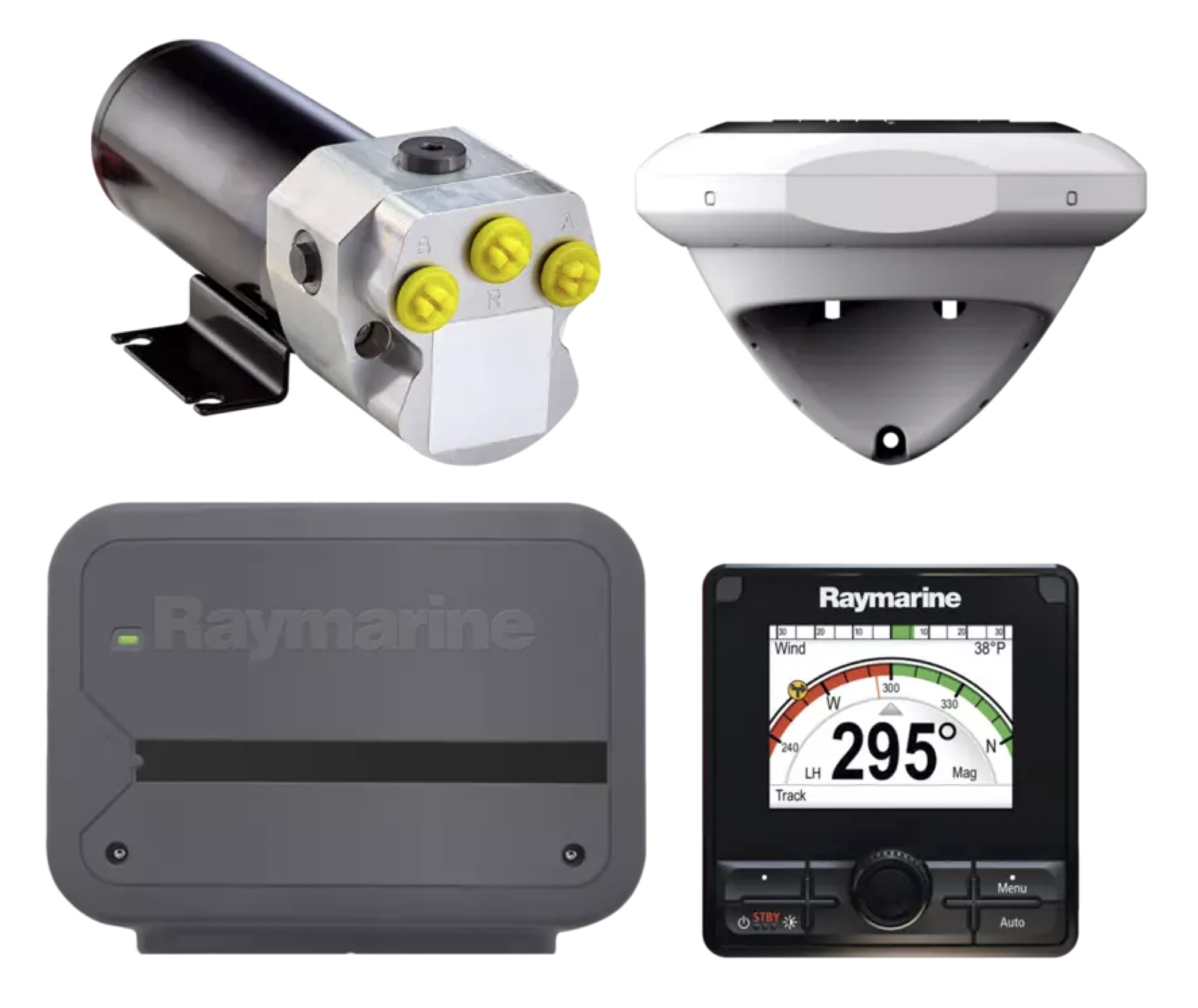

Autopilottisarja sisältää:
• E70096 Evolution EV1 anturin
• E70098 ACU-100 keskusyksikkö
• E22167 p70R hallintalaite
• E12139 Hydraulinen kääntösuuntapumppu 0,5l
• R70160 EV-kytkentäsarja

Katso Evolution pilottisarjan esite tästä!.
