Quantum 2 Q24D (Doppler) tutka+10m datakaapeli

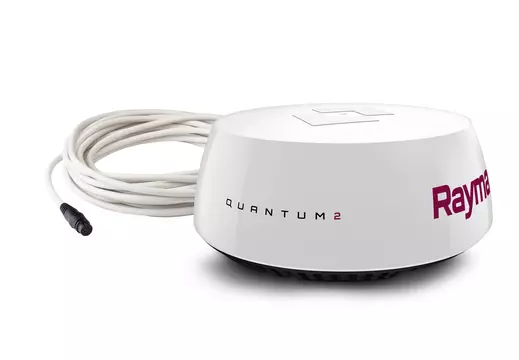

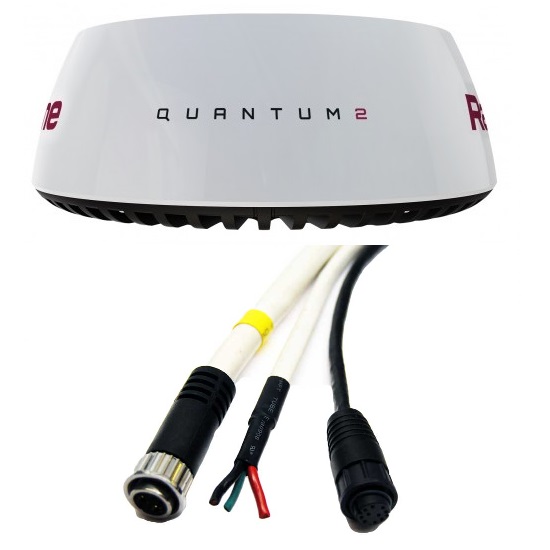

RAYMARINE Quantum2 Q24D (Doppler) tutka 10m virta -ja datakaapelilla
Rayamrine tuotekoodi: T70416

HUIPPU-UUTUUS, Raymarine Quantum 2 Q24D Doppler-törmäyksenestoteknologialla.

Raymarinen huippu-uutuus, Quantum 2 -tutka Doppler-törmäyksenestoteknologialla. Raymarinen uuden sukupolven Quantum 2 CHIRP-pulssikompressiotutkan avulla kohteen tunnistus tapahtuu erinomaisesti sekä kaukaa että erittäin läheltä.

Järjestelmä käyttää kehittynyttä Doppler-prosessointia ja korostaa välittömästi liikkuvat tutkan kontaktit ja värikoodaa ne osoittaakseen ovatko ne saapuvia vai lähteviä. Dopplerilla varustettu Quantum helpottaa mahdollisesti vaarallisten kohteiden tunnistamista, kun navigoidaan vilkkaasti liikennöidyillä alueilla.

Tunnista vaaralliset kohteet helposti
Raymarine Quantum 2 Dopplerin kohteen prosessointi tunnistaa helposti liikkuvat tutkan kontaktit ja värikoodaa ne, mikä auttaa tunnistamaan ne välittömästi ja pienentää törmäysriskiä.

Turvallisempaa navigointia
Quantum 2:n ainutlaatuinen Safety Sector -ominaisuus näyttää erittäin selkeästi aluksesi reitillä olevat vaaralliset kohteet (sekä liikkuvat että paikoillaan olevat).

Ylivoimainen törmäyksenesto
Doppleria käyttävä MARPA tarjoaa helpon tavan seurata vaarallista kohdetta ilman varoalueiden luomista. Raymarinen kohteen seurantatoiminto MARPA käyttää samaa teknologiaa kuin Yhdysvaltain rannikkovartiosto.

Tärkeimmät ominaisuudet
• Dopplerin liikkuvan kohteen näyttö mahdollistaa erinomaisen tilannetietoisuuden yhdellä silmäyksellä
• Täysautomaattinen kohteen seuranta ARPA sekä manuaalinen MARPA-tila
• Säädettävä TrueTrails-kohdehistoria näyttää liikkuvien kontaktien liikehistorian
• CHIRP-pulssikompressio tunnistaa jopa alle 6 metrin päässä olevat kontaktit, kun navigoinnin näkyvyys on nolla
• 38 kilometrin kantama auttaa havaitsemaan ajoissa liikenteen, navigointiavut, rantautumispaikat ja sään
• Välittömästi käyttövalmis – Quantum käynnistyy ja on käyttövalmis sekunneissa
• Ylivoimainen häiriönpoisto eliminoi muiden tutkien aiheuttaman kohinan
• Yksinkertaistettu asennus Wi-Fi:n kautta tai liitäntä verkkoon ohuella johdolla
• Helppo päivittää – Quantum 2 sopii samaan pulttimalliin kuin muut Raymarinen tutka-antennit
• Kevyt ja helppo asentaa – Quantum painaa jopa 50 % vähemmän kuin vastaavat magnetronitutkat
• Turvalliset päästöt – asenna Quantum minne tahansa aluksessa
• Alhainen virrankulutus pidentää akun kestoa purjehduksen aikana

DOPPLER-TUTKAN TOIMINTA
Mikroaaltoenergia-aallot ponnahtavat kaukana olevasta kohteesta takaisinpäin, aivan kuten perinteisessä tutkassakin.
Liikkuvat kohteet lähettävät takaisin kaikuja, joiden taajuudet siirtyvät ylös- tai alaspäin alunperin lähetetystä.
Saapuvien kohteiden kohdalla taajuus kasvaa kun palaavien kaikujen johtava reuna vastaanotetaan taajemmin, kun kohteen kantama pienenee.
Lähtevien kohteiden kohdalla taajuus pienenee, kun palaavat kaiut leviävät kantaman kasvaessa.
Doppler-tutkat on suunniteltu havaitsemaan nämä pienet aallon taajuuden muutokset ja käyttämään niitä liikkuvien tutkan kohteiden luokittelussa.

Katso Doppler tutkan toimita tästä!

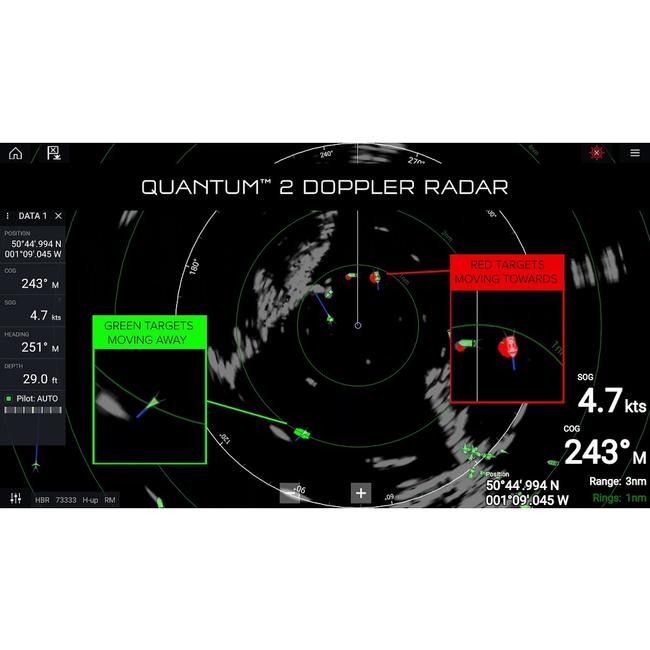

DOPPLER-KOHTEEN PROSESSOINTI
Doppler-tutka on erityisesti hienosäädetty havaitsemaan liikkuvan tai paikallaan olevan kohteen palauttaman tutkakaiun taajuuden muutoksen.

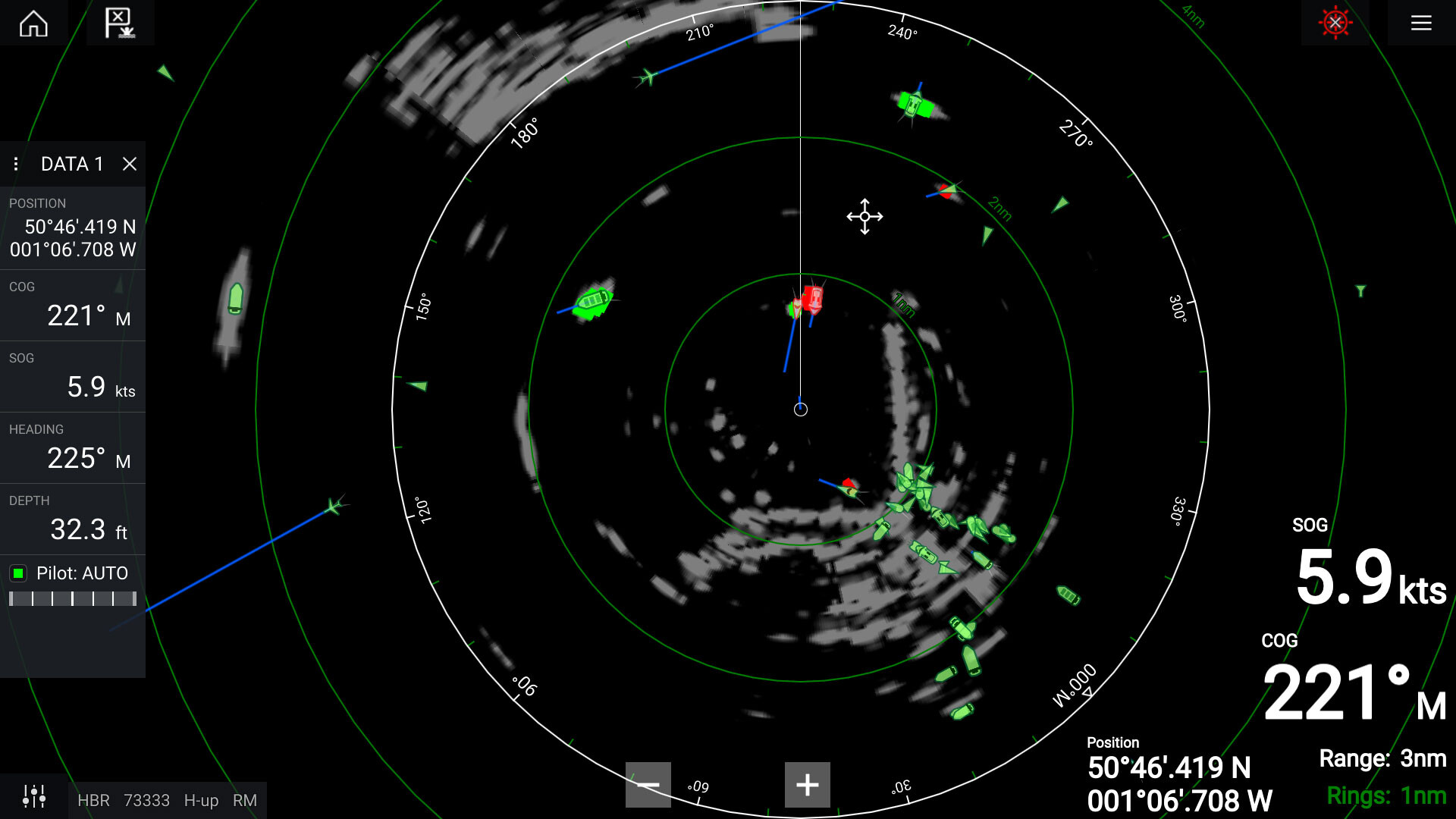

Tämän jälkeen Quantum 2 värikoodaa yksilöllisesti liikkuvat kohteet osoittaakseen, lähestyvätkö ne vai liikkuvatko ne kauemmas.
• Saapuvat kohteet merkitään punaisella.
• Lähtevät kohteet merkitään vihreällä.
Värikoodattujen kohteiden avulla on helppo erottaa liikkuvat kohteet muista paikallaan olevista kohteista, kuten maasta, navigointiavuista tai pysäytetyistä/ankkuroiduista aluksista.

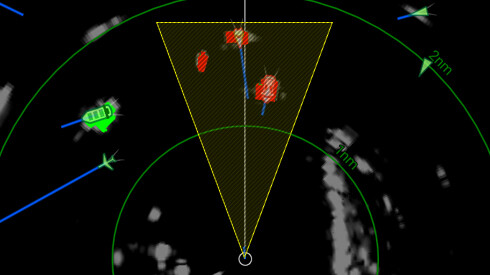

QUANTUM 2 TURVASEKTORI
Doppler kiinnittää erinomaisella tavalla huomion liikkuviin kohteisiin, mutta se ei korosta paikallaan olevia kohteita, jotka voivat olla yhtä vaarallisia.
Safety Sector -turvasektori kiinnittää samanveroisesti huomiota näihin uhkiin värjäämällä ne saapuviksi kohteiksi. Mahdollisia uhkia ovat:

• Poijut.
• Näkyvät vaarat (kivet, paalut jne.).
• Hitaasti liikkuvat, huonosti näkyvät alukset.
Quantum 2:n Safety Sector -turvasektori ulottuu 15° keulasta noin 200 metrin etäisyydelle.
HUOMAA: Turvasektori ei näy näytöllä. Quantum 2 käsittelee ja korostaa automaattisesti kohteet punaisella tällä alueella.

AUTOMAATTINEN KOHTEIDEN MÄÄRITYS

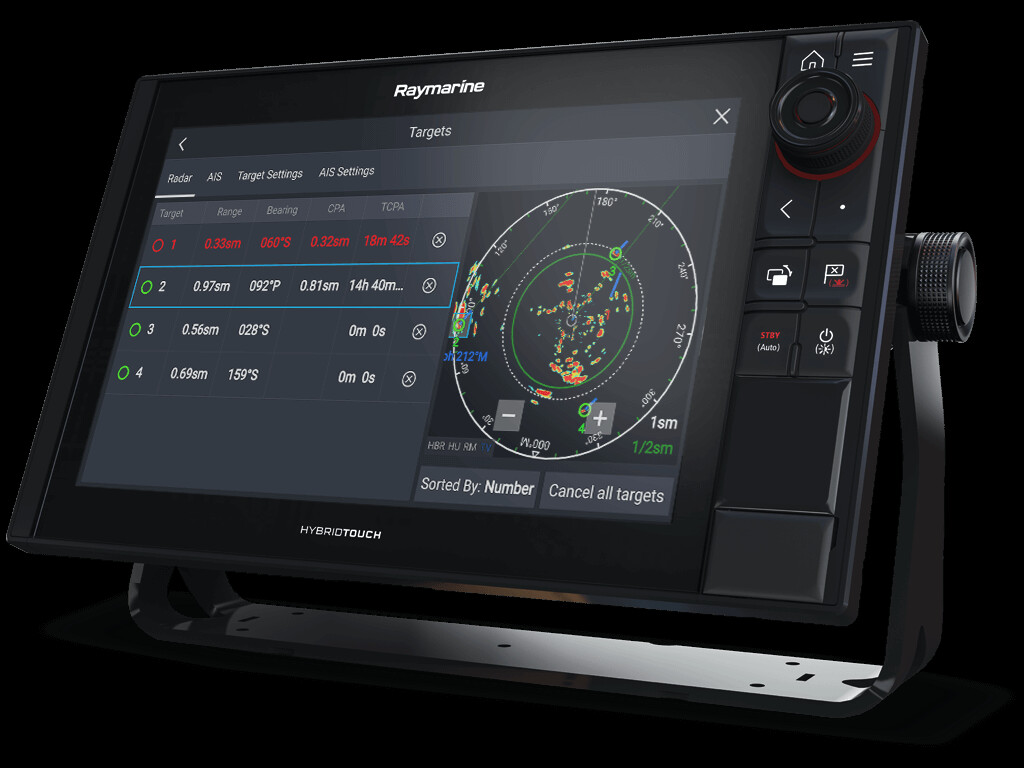

Quantum 2:n ominaisuuksiin kuuluu myös täysin automaattinen kohteiden määritys ja seuranta. Määritä yksilöllisiä turva- tai hälytysalueita ja saat hälytyksen alueelle saapuvista uusista tutkakontakteista. Quantum 2 voi aloittaa näiden kontaktien seurannan automaattisesti ja laskea niiden kurssin, nopeuden, lähimmän lähestymispisteen ja muuta. Saat ilmoituksen vaarallisista kontakteista äänihälytyksillä ja helposti ymmärrettävillä näyttökuvilla.

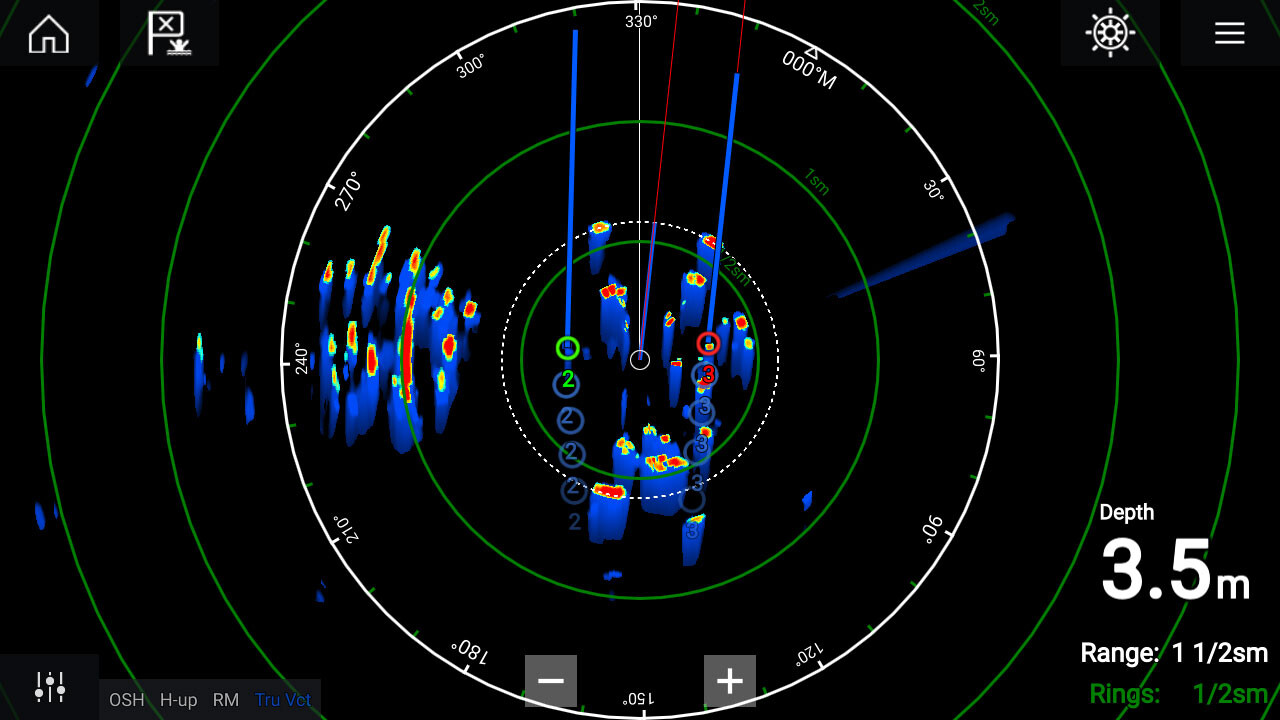

Quantum 2:n ominaisuuksiin kuuluu myös Raymarinen uusi True Trails -kohdehistorian näyttö. True Trails -ominaisuuksien avulla voit nähdä jokaisen liikkuvan kontaktin takana aiemman ”peräaallon”. Tämän lisätiedon avulla on entistäkin helpompaa tulkita muiden alusten liikkeitä ja tehdä älykkäitä ohjausliikkeitä, jotta ohittaminen on turvallista.
Kaikkien Raymarine Quantum -järjestelmien tapaan tämänkin laitteen rakenne on kestävä ja kevyt, ja sen asentaminen on erittäin helppoa. Quantum 2 kuluttaa erittäin vähän virtaa, minkä ansiosta se soveltuu erityisen hyvin aluksiin, joissa käytetään ainoastaan akkuvirtaa. Dopplerilla varustettu Quantum 2 voidaan asentaa perinteiseen tapaan langallisesti tai se voidaan liittää Raymarinen monitoiminäyttöön sen sisäänrakennetun Wi-Fi-teknologian avulla.
Dopplerilla varustettu Quantum 2 todellakin asettaa esikuvan vesiturvallisuudelle ja törmäyksenestolle.

Tekniset tiedot

• Mitat: Halkaisija | Korkeus 541,0 mm | 209,5 mm
• Käyttöjännite: Joko 12 V dc tai 24 V dc nimellinen)
• Liitännät: WiFi tai Ethernet (Raynet)
• Virrankulutus: Lähetystila 17W, Standby tila 7W, Sleep tila 2W
• Mitta-alue: 1/16 – 24 meripeninkulmaa (0,11 – 44 km)
• Tyyppi: X-kaistainen kiinteä lähetin jossa pulssikompressiotekniikkaa
• Lähetystaajuus: 9354 – 9446 MHz

• Max lähetysteho: 20W
• Keilanleveys (nimellinen): 4.9º horisontaalinen ja 20º vertikaalinen
• Kohteen seuranta: Samanaikainen 10 MARPA- ja / tai ARPA-kohteen seuranta (Doppler-avusteisella ARPA:lla)
• Kohteen suodatus: True Motion -tila tunnistaa vain ne kohteet, jotka liikkuvat suhteessa alukseen
• Vesitiiveys: IPX6
• Paino: 5,6 kg (ilman kaapelia)

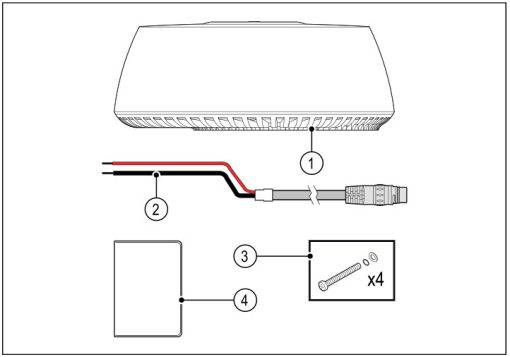

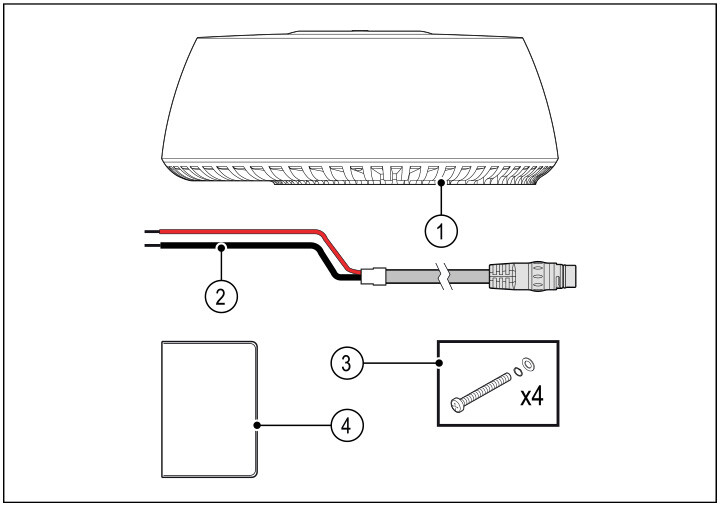

Toimitussisältö:
1 Quantum 2 -kupututka
2 10 m virtakaapeli ja Datakaapeli (vain T70416 )
2 15 m virtakaapeli ja Datakaapeli (vain T70417 )
3 M8-asennuspultit, jousialuslevyt ja litteät aluslevyt
4 Dokumentointipakkaus (mukana asennussapluuna)

Takuu 2 vuotta (rekisteröitymällä Raymarine palveluun saat vuoden lisätakuun eli yht. 3 vuotta)
