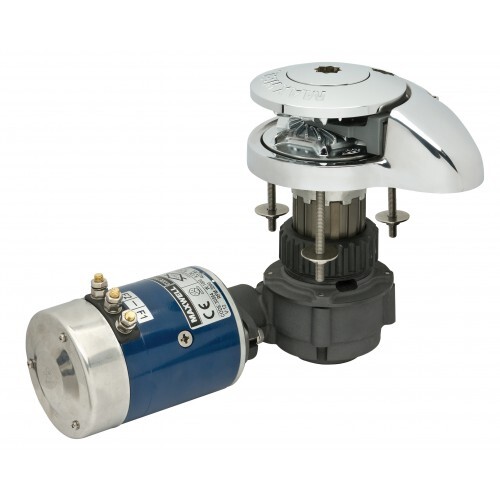

Maxwell RC8-6 ankkurivinssi rst, ketjupyörällä

Maxwell RC8-6 ankkurivinssi rst, DIN 6mm ketjupyörällä
RC8-6 12V, 600W , pelkällä ketjupyörällä

Maxwell Ankkurointiratkaisut
Tarkkaan harkittu ja hyvin asennettu ankkurointijärjestelmä veneessäsi on ensisijaisen tärkeää veneen ja miehistön turvallisuuden kannalta.
Oikean vintturin ja lisätarvikkeiden valinnassa on monta seikkaa jotka pitää ottaa huomioon. Seuraavilla sivuilla löydät ohjeet ja valintaoppaan joka auttaa sinua oikean vintturin ja/tai kapstaanin valinnassa. Jokainen vene on yksilö ja ratkaisu mikä voi sopia 15 m moottoriveneeseen, ei välttämättä sovi 15 m purjeveneeseen. Jos suunnittelet pelkästään ketjun käyttöä ankkuroinnissa vaihtoehdot ovat erilaiset kun, jos valitset köysi/ketju yhdistelmän.
Harkittavaksi jää myös onko vaaka- vai pystymallinen järjestelmä parempi ratkaisu veneeseen. Isoissa aluksissa käytetään yleensä omaa vintturia sekä oikealle, että vasemmalle puolelle sekä usein myös kapstaaneja perän köysihallintaan.
Ankkurointijärjestelmän lisätarvikkeet, kuten jalkakytkimet, ohjauspanelit, ketjulaskurit, kaksisuuntaiset releet, automaattisulakkeet, ketjulukot ja leikarit ovat myös tärkeitä komponentteja ankkurointijärjestelmän kokonaisuudessa.

Haponkestävästä teräksestä (AISI 316) valmistetut RC8-sarjan automaattiset ketju/köysiankkurivintturit edustavat menestyksekkään RC-sarjan keskikokoa.

Ominaisuudet
• Haponkestävästä teräksestä (runko) (AISI316) ja kromatusta pronssista valmistettu (ketjupyörä) automaattinen RC8-6 -ketju/köysivintturi on suunniteltu nostamaan ja laskemaan vaivattomasti 6 mm/7 mm (1/4“) ketjua, joka on pleissattu 12 mm (1/2“) 3-lyötyyn tai 8-säikeiseen palmikkoköyteen.
• Voimakkaampi RC8-8 voidaan käyttää 8mm ketjua, joka on pleissattu 14mm 3-lyötyyn tai 8 säikeiseen palmikkoköyteen.
• Nerokkaasti muotoillulla Wave Design™ ketjupyörällä pystyy kelaamaan monenpituista ketjulenkkiä, kunhan lenkkihalkaisija on määritelty RC8-sarjalle sopivaksi.
• Saatavana virtaviivaisena, matalaprofiilisena mallina ja uurretulla, ruostumattomasta teräksestä valmistetulla köysirummulla.
• Helppo kaksiosainen asennus on ns. yhden miehen asennus.
• Ainutlaatuinen vintturin ja moottorin/vaihteiston kiinnitys helpottaa asennusta ja mahdollistaa moottorin asentamisen mihin tahansa suuntaan. Lisäksi paksukaan kansi ei estä asennusta.
• RC8:ssa on Maxwellin patentoitu Wave Design™ ketjupyörä.
• Esijännitetty vahva rst-jousi yhdessä vahvan painevarren kanssa antavat hyvän suorituskyvyn ja pidon.
• RC8 toimii yhtä tehokkaasti ketjulla, köydellä tai niiden yhdistelmällä.Kannen läpi kulkeva suuri ankkuriklyysi takaa öysi/ketjuyhdistelmän helpon pääsyn ankkurilaatikkoon ja sieltä pois.
• Kartiotyyppinen kytkin-/jarrumekanismi mahdollistaa ankkurin manuaalisen vapaan pudotuksen.
• Vakiona manuaalinen nosto (toimitukseen kuuluvalla kammella) esimerkiksi veneen sähköhäiriötilanteessa.
• Erittäin korkealaatuinen öljykylvyssä oleva vaihteisto on sekä tehokas, hiljainen että pitkäikäinen.

KAKSISUUNTAISEEN OHJAUKSEEN TARVITTAVAT VARUSTEET
Automaattisulake/paneeli
Ohjauspaneeli ylös/alas ohjaukseen
Kaksisuuntainen solenoidipaketti (vakiona RC ja HRC malleissa)
Kampi manuaalista hätälaskua/-nostoa varten (vakiona)

LISÄTARVIKKEET
1.AutoAnchor™ kaukoohjaimet
2.Radiokaukosäätimet
3.Jalkakytkimet
4.Ketjulukko
5.Ketjunvarmistin
6.Kapstaaniversio

Yksinkertainen asennus yhdistämällä vintturi moottoriin/vaihteistoon Maxwell RC8-sarjan vintturit toimitetaan täydellisenä sisältäen kaksisuuntaisen solenoidin. Ohjauspanelit ja sulake tilattava erikseen.
TEKNISET TIEDOT
Malli:___________________RC8 (6/7 mm)______RC8 (8 mm)
Suurin nostovoima :________350 kg___________ 600 kg
Pitokyky:________________1200 kg__________1200 kg
Lyhytlenkkinen ketju:________6 mm/7 mm______8 mm
Köysikoko (nylon)*_________12 mm__________ 14 mm-16 mm (3-lyöty tai 8-punoksista suositellaan)
Ketjun nopeus (ankkurinnosto):__28 m/min______32 m/min
Köyden nopeus (ankkurinnosto)_24 m/min______ 28 m/min
Jännite (DC):_____________12 tai 24 V________12 tai 24 V
Moottoriteho:_____________600 W__________ 1000 W
Nettopaino:______________ 12.5 kg_________ 16.5 kg
* Tarkista sopivat köysikoot käyttöohjeista.

MITAT
Molemmat mallit __________RC8 (6/7 mm) _____RC8 (8 mm)
A :_____________________210 mm_________ 210 mm
B1:____________________ 83 mm __________83 mm
B2 (köysirummulla)________146 mm ________146 mm
C: _____________________156 mm _________156 mm
D: _____________________200 mm _________208 mm
E: _____________________245 mm _________272 mm
F: _____________________383 mm _________410 mm
G (Kannen paksuus) ______65 mm __________65 mm
H: _____________________40 mm __________40 mm
I : _____________________66 mm __________66 mm
J : _____________________44 mm __________44 mm

MAXWELLIN UUSI VALLANKUMOUKSELLINEN KETJUPYÖRÄ

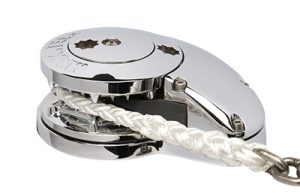

Maxwellin uusin Wave Design™ -ketjupyörä on jälleen osoitus Maxwellin innovatiivisesta ajattelusta ja edelläkävijän roolista. Tämä patentoitu ketju/köysipyörä yhdistää kaksi ainutlaatuista yksityiskohtaa, jotka parantavat huomattavasti köydestä ja ketjusta pleissatun yhdistelmän hallintaa.
Ketjupyörän uloimpia rihloja on kallistettu hieman eteenpäin, jotta köysi ja ketju ohjautuisi sujuvasti ketjupyörään ankkuria nostettaessa. Köyden kulkeutuessa pyörään sen vastakkaiset sisemmät rihlat tarttuvat köyteen “aaltomaisella” otteella, joka on huomattavasti parempi ja tiukempi kuin tavannomaisilla ketjupyörillä. Wave Design™ on lisäksi hellävaraisempi köydelle, mikä pidentää ankkuriköyden käyttöikää.

RC mallit sisältää moottorin, vaihteiston sekä solenoidi kahteen suuntaan.Muut sähkötarvikkeet tulee tilata erikseen
