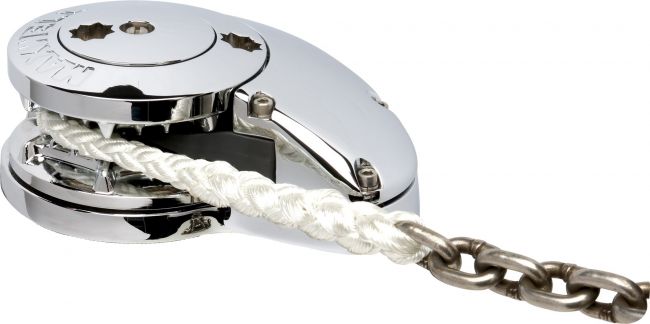

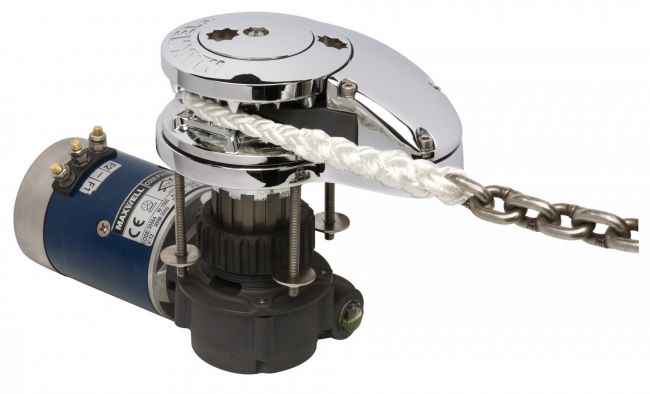

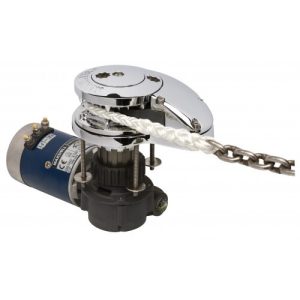

Maxwell RC10-10 Pystyakseli ankkurivinssi rst

Maxwell RC10-10 12V, 1200W 100TDC CW, pelkällä ketjupyörällä

Maxwell Ankkurointiratkaisut

Tarkkaan harkittu ja hyvin asennettu ankkurointijärjestelmä veneessäsi on ensisijaisen tärkeää veneen ja miehistön turvallisuuden kannalta.
Oikean vintturin ja lisätarvikkeiden valinnassa on monta seikkaa jotka pitää ottaa huomioon. Seuraavilla sivuilla löydät ohjeet ja valintaoppaan joka auttaa sinua oikean vintturin ja/tai kapstaanin valinnassa. Jokainen vene on yksilö ja ratkaisu mikä voi sopia 15 m moottoriveneeseen, ei välttämättä sovi 15 m purjeveneeseen. Jos suunnittelet pelkästään ketjun käyttöä ankkuroinnissa vaihtoehdot ovat erilaiset kun, jos valitset köysi/ketju yhdistelmän.
Harkittavaksi jää myös onko vaaka- vai pystymallinen järjestelmä parempi ratkaisu veneeseen. Isoissa aluksissa käytetään yleensä omaa vintturia sekä oikealle, että vasemmalle puolelle sekä usein myös kapstaaneja perän köysihallintaan.
Ankkurointijärjestelmän lisätarvikkeet, kuten jalkakytkimet, ohjauspanelit, ketjulaskurit, kaksisuuntaiset releet, automaattisulakkeet, ketjulukot ja leikarit ovat myös tärkeitä komponentteja ankkurointijärjestelmän kokonaisuudessa.

RC10-sarjan haponkestävästä teräksestä valmistetut vintturit ovat Maxwellin aiempien täysautomaattisten ketju/köysivinttureiden seuraava sukupolvi.

Ominaisuudet:
• Haponkestävästä teräksestä ( AISI 316) ja Kromatusta pronssista valmistettu täysautomaattinen RC10- vintturisarja on suunniteltu nostamaan ja laskemaan vaivattomasti 8 mm (5/16“) tai 10 mm (3/8“) lyhytlenkkistä ketjua ja 14 mm (9/16“) tai 16 mm (5/8“) 3-lyötyä tai 8-säikeistä palmikkoköyttä
• Saatavana virtaviivaisena matalaprofiilisena mallina ja uurretulla ruostumattomasta teräksestä valmitetulla köysirummulla ( kapstaani versiona)
• Ainut laatuinen vintturin ja moottori/vaihteiston kiinnitys helpottaa asenusta ja mahdollistaa moottorin asentamisen mihin tahansa suuntaan. Lisäksi paksukaan kansi ei estä asennusta
• Kansiosa helposti purettavissa huoltotoimenpiteitä varten ilman erikoistyökaluja
• Kansiosa haponkestävää AISI 316terästä.
• Yhdessä suurihalkaisjaisen, vahvistetusta ruostumattomasta teräksestä valmistetun esijännitetyn jousen kanssa toimiva painevarsi sisältää häiriöttä toimivan messinkilaakeroinnin, jonka avulla saadaan aikaan maksimaalinen ohjauspaine köyden ja ketjun liitokseen.
• RC 10 toimii yhtä tehokkaasti pelkällä ketjullakin, jolloin vaihtoehtona on tyylikäs matalaprofiilinen vintturi.
• Kannen läpi kulkevan ankkuriklyyssin suuri suuaukko takaa köysi/ketjuyhdistelmän helpon pääsyn ankkurilaatikkoon ja sieltä pois.
• Kartiotyyppinen kytkin-/jarrumekanismi mahdollistaa ankkurin vapaan pudotuksen.
• Vakiona manuaalinen nosto( toimitukseen kuuluvalla kammella ) esimerkiksi veneen sähköhäiriötilanteessa.
• Erittäin korkealaatuinen, öljykylvyssä oleva vaihteisto on sekä tehokas, hiljainen että pitkäikäinen.

KAKSISUUNTAISEEN OHJAUKSEEN TARVITTAVAT VARUSTEET
Automaattisulake/paneeli
Ohjauspaneeli ylös/alas ohjaukseen
Kaksisuuntainen solenoidipaketti (vakiona RC ja HRC malleissa)
Kampi manuaalista hätälaskua/-nostoa varten (vakiona)

LISÄTARVIKKEET
1.AutoAnchor™ kaukoohjaimet
2.Radiokaukosäätimet
3.Jalkakytkimet
4.Ketjulukko
5.Ketjunvarmistin
6.Kapstaaniversio

Maxwell RC10-sarjan vintturit toimitetaan täydellisenä sisältäen kaksisuuntaisen solenoidin. Ohjauspaneelit ja sulake tilattava erikseen.

Soveltuu veneisiin, joiden pituus on 6,5-10 metriä. Kompakti keulapotkuri keskikokoisiin veneisiin.
Haponkestävästä teräksestä (AISI316) valmistetut RC10-sarjan automaattiset ketju/köysiankkurivintturit edustavat menestyksekkään RC-sarjan ylempää keskiluokkaa.

TEKNISET TIEDOT
Malli______________ RC10 (8 mm)_______RC10 (10 mm)
Suurin nostovoima:___700 kg ___________850 kg
Pitokyky:___________1500 kg __________1500 kg
Lyhytlenkkinen ketju: __ 8 mm __________10 mm
Köysikoko: ___ 14 mm – 16 mm__________ 16 mm
Ketjun nopeus: _____ 24 m/min__________24 m/min
Köyden nopeus: ____ 20 m/min__________20 m/min
Jännite DC: _______12 tai 24 V__________12 tai 24 V
Moottorinteho:_______ 1000W__________1200W
Nettopaino: __________19 kg ___________ 20 kg

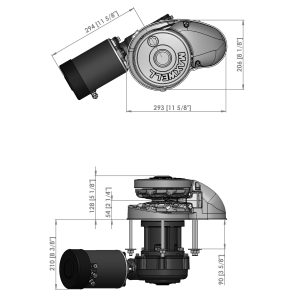

MITAT
Molemmat mallit __________RC10 (8 mm)________RC10 (10 mm)
A:________________ 230 mm ___________230 mm
B1:________________ 89 mm___________89 mm
B2: (köysirummulla)___168 mm__________168 mm
C: _________________170 mm__________170 mm
D:_________________ 251 mm__________ 251 mm
E:__________________272 mm___________ 272 mm
F:__________________ 424 mm _________424 mm
G: (Kannen paksuus)___ 100 mm_________ 100 mm
H: ___________________43 mm__________ 43 mm
I:____________________66 mm___________66 mm
J:____________________44 mm ___________44 mm
