Magnum 4 kW / 6′ (180 cm) avoantenni + 15 m Raynet

Raymarine Magnum 4 kW / 6′ (180 cm) avoantenni + 15 m Raynet
tuotekoodi T70410

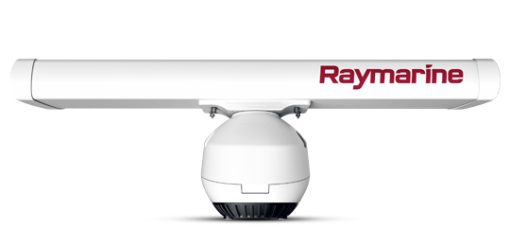

Raymarine Magnum-avoantennitutka 6 jalan peli
Erittäin suorituskykyiset Magnum-avoantennitutkat tuovat pitkän kantaman suorituskykyä ja ainutlaatuista pienen kohteen tutkakuvantamista Raymarinen monitoiminavigointinäytöille. Magnum käyttää osittain samaa tutkateknologiaa kuin Yhdysvaltain rannikkovartiosto ja tarjoaa kehittynyttä kohteen seurantaa ja luotettavaa suorituskykyä pakattuna tyylikkääseen avoantennijalustaan, joka on rakennettu kestämään ympäristöolosuhteet.

Tärkeimmät ominaisuudet

Magnum on saatavilla 4 kW:n tai 12 kW:n tehoisena ja joko 1,2 metrin tai 1,8 metrin antennilla varustettuna. Sen enimmäiskantama on jopa 96 nm 12 kW:n malleissa – ihanteellinen avovesialuksiin – ja enintään 72 nm 4 kW:n malleissa. Magnum on täydellinen kumppani Raymarinen palkituille Axiom®- ja Axiom Pro -monitoiminavigointinäytöille (MFD), joissa käytetään LightHouse 3 -versiota. Magnum on myös taaksepäin yhteensopiva vanhempien mallien kanssa, joihin kuuluvat:

•LightHouse 2-pohjaiset a-, c-, e-, eS- ja gS-sarjan monitoiminäytöt
•C-sarjan laajakuva- ja E-sarjan laajakuvamonitoiminäytöt
• E-sarjan Classic, G-sarjan monitoiminäytöt
Huomautus: Kaikki Magnum-toiminnot eivät ole käytettävissä kaikissa vanhoissa monitoiminäytöissä.

Huipputasoinen lintutila
Hyödynnämme jo valmiiksi erinomaista Raymarinen lintujen tunnistusteknologiaa ja olemme kehittäneet Magnumin lintutilatoimintoa, jotta kohteena olevien lintujen selkeys on parempi jopa 10 nm:stä. Lintuparvien paikallistaminen Magnumilla auttaa kalastajia löytämään syöttikalaparvia nopeammin, mikä säästää myös polttoainetta.

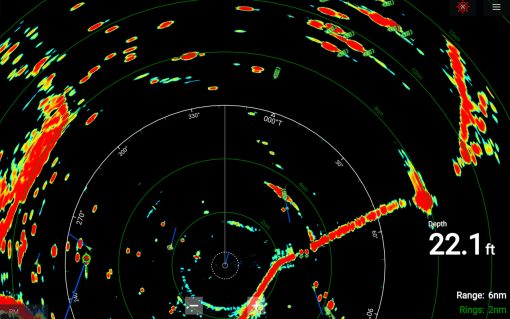

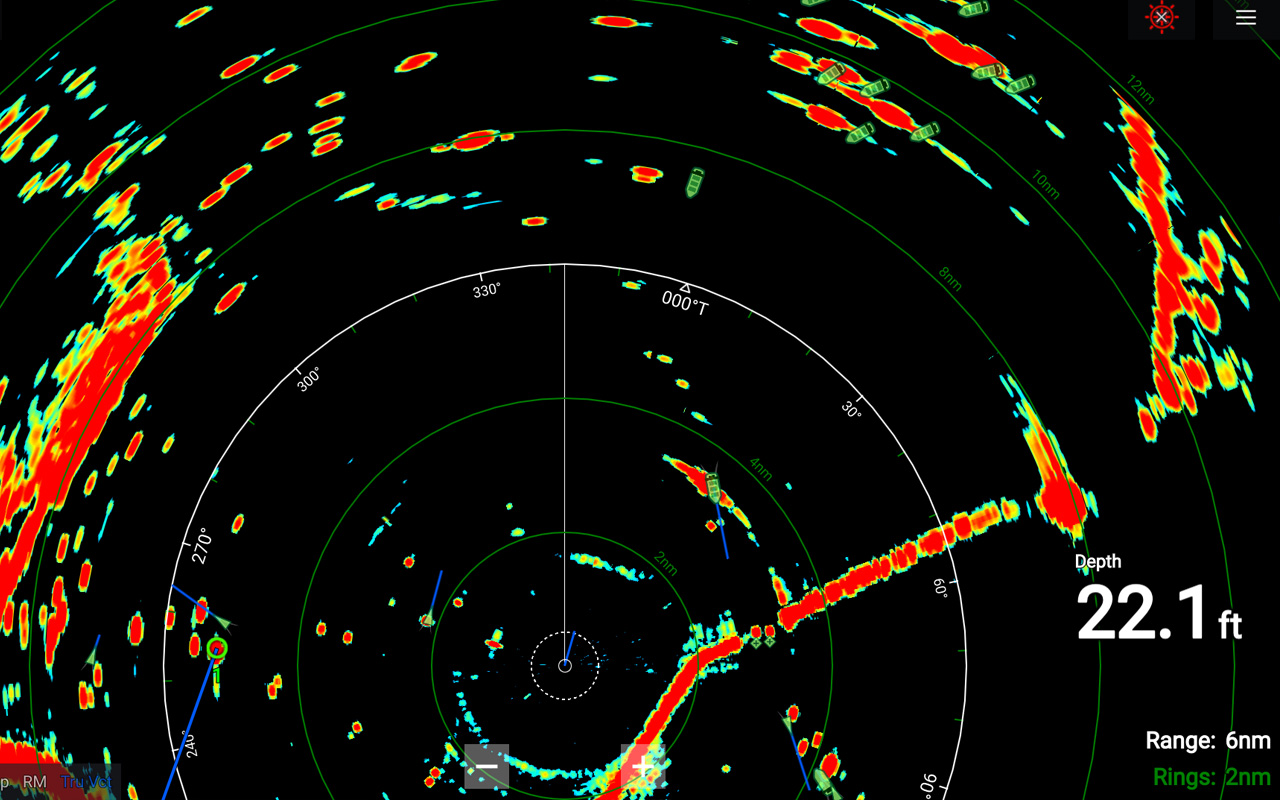

Kehittynyt tutkakuva
Magnum-tutkassa käytetään lisäksi Raymarinen keilan terävöittämisteknologiaa, joka tarjoaa 1-tasoista suuntimaa parempaa resoluutiota. Se tekee kohteiden erottelusta yksityiskohtaisempaa, rannikon yksityiskohdista karttamaisia ja pitkän kantaman suorituskyvystä ylivoimaista.

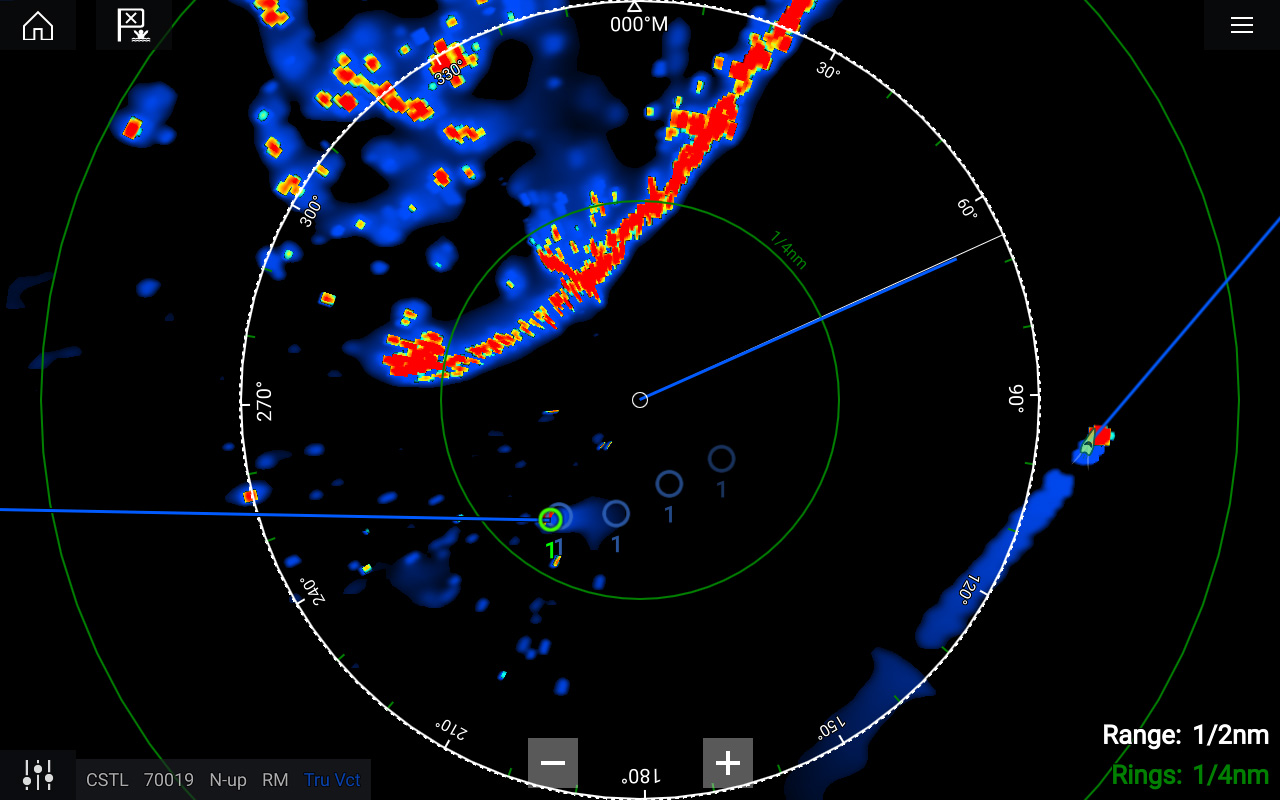

Luokkansa paras kohdeseurannassa
Magnum tarjoaa parempaa tilannetietoisuutta käyttämällä täysin automaattista MARPA-kohteiden määritystä ja seurantaa. Magnum käyttää lisäksi Raymarinen Evolutionin 9-akselista ohjaussuuntateknologiaa, joka tarjoaa reaaliaikaisia ja tarkkoja kohdereittejä.

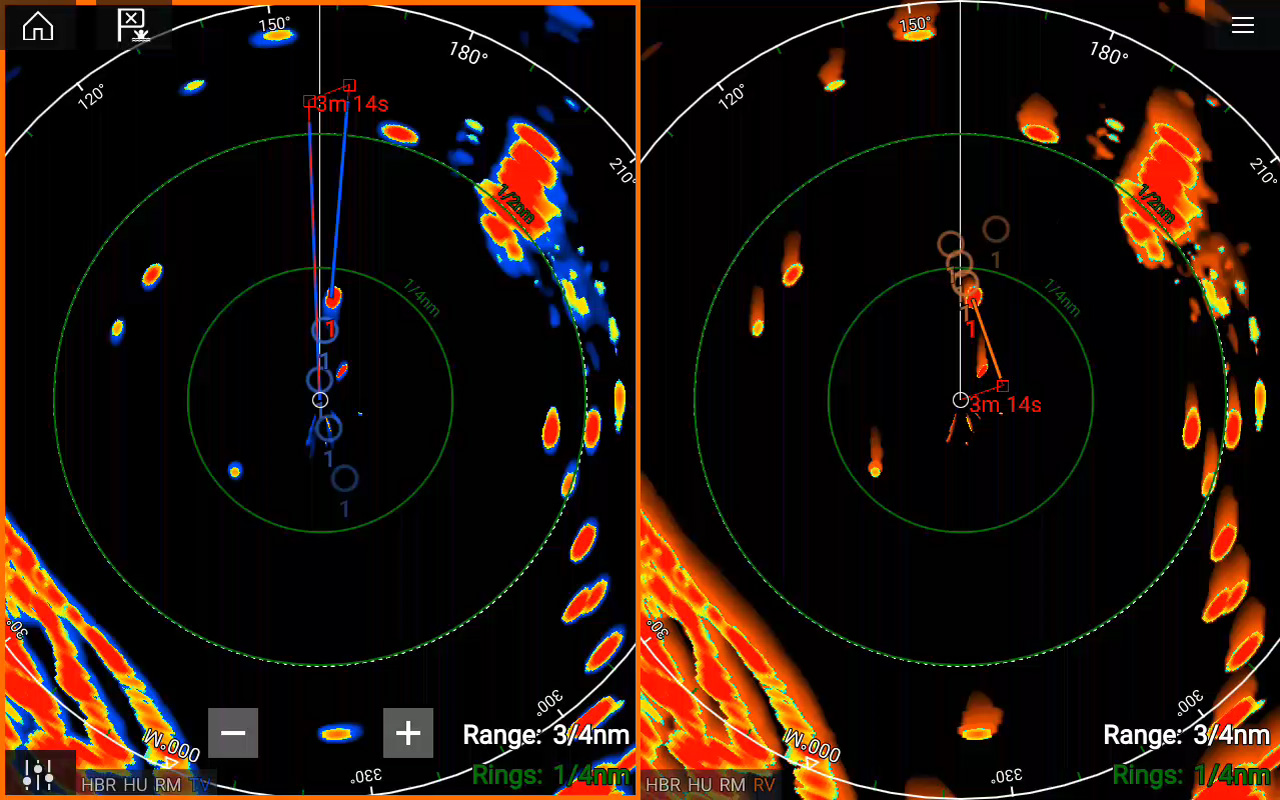

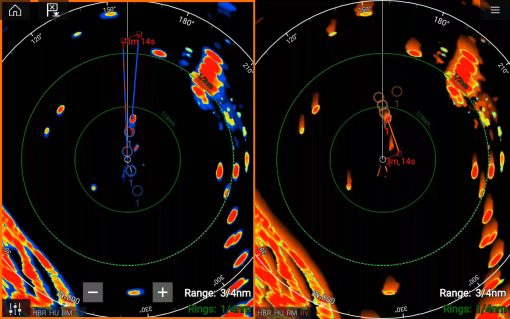

True Trails
Magnum käyttää True Trails -kohdehistoriaa. True Trails -ominaisuuksien avulla voit nähdä jokaisen liikkuvan kontaktin takana aiemman ”peräaallon”. Tämän lisätiedon avulla on entistäkin helpompaa tulkita muiden alusten liikkeitä ja tehdä älykkäitä ohjausliikkeitä, jotta ohittaminen on turvallista.

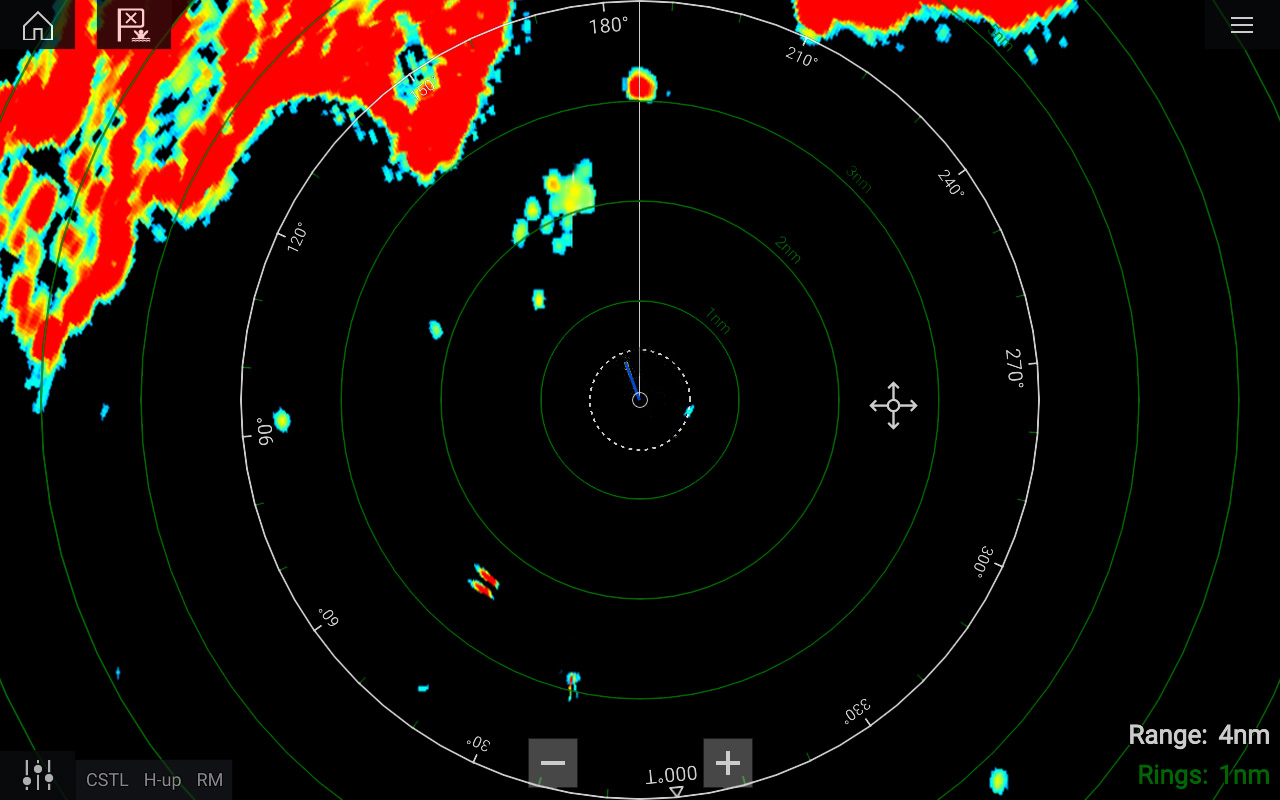

Reaaliaikaiset suuntapäivitykset
Liitä Magnum Axiomiin ja LightHouse 3:een ja koe keskeytymättömät tutkakuvat, kun muutat kurssia. Reaaliaikaiset suuntapäivitykset mahdollistavat tutkan sijaintinäytön vapaan pyörimisen tarvittaessa niin, että koko näyttöä ei tarvitse päivittää.

YLEISET TEKNISET TIEDOT

Antennin koko: ~6 ft 4 in (1,92 m m)
Maks. kantama : 72 mpk
Tutka-antennin paino
(Jalusta + antenni) : 57,3 lbs (29 kg)

ANTENNIN / KEILAN TEKNISET TIEDOT
Keilan leveys vaakasuorassa (Nimellinen) : 1,15°
Tehokas keilan leveys vaakasuorassa
(Antennin tehonlisäyksen vähentämisen jälkeen) Alle 1°
Keilan leveys pystysuunnassa -3 dB
25°
Tehokas keilan leveys vaakasuorassa
Antennin sivukeilat (sisällä 10°): < -21 dB
Antennin sivukeilat (ulkona 10°) : < -30 dB
Pyörintänopeus: 24 rpm / 48 rpm
(Automaattinen erittäin nopea tila parantaa nopeasti liikkuvien kontaktien seurantaa 3 mailin tai sitä pienemmällä etäisyydellä. Monitoiminäytöstä riippuva.)
Vastaanottimen kaistanleveys : Sovitettu digitaalinen suodin kullekin pulssipituudelle
Pulssin pituus/PRF-asetukset : 8
Näytettyjen videotasojen määrä : 256 (8-bittinen)

TEHOA KOSKEVAT TEKNISET TIEDOT
Jännite : 10,8 – 32 volttia DC (kun käytössä mukana toimitettu VCM100) 12V, 24V DC –järjestelmissä
Virrankulutus (tyypillinen) :
<70 W (lähetys)
<30 W (valmiustila)
<1,2W (lepotila) KOHTEET
Automaattisten ja manuaalisten MARPA-kohteiden maksimimäärä (suunta-anturilla) : 25
Reaaliaikainen suunnan päivitys (suunta-anturilla) : Kyllä
True Trails (suunta-anturilla): Kyllä

YHTEENSOPIVUUS
Monitoiminäyttö _ _ _ _ _ _ _Magnumin yhteensopivuus
Axiom / Axiom Pro (LH3.4 tai uudempi) : Yhteensopiva kaikkien ominaisuuksien kanssa
eS-sarja / gS-sarja (LH3.3 tai uudempi) :_ Yhteensopiva rajoitettujen ominaisuuksien kanssa. Ei automaattista MARPA:a
a/c/e/eS/gS-sarja (LH2 v19.03): Yhteensopiva rajoitettujen ominaisuuksien kanssa. Ei reaaliaikaista suuntaa. Ei True Trailsia. Ei automaattista MARPA:a
E-Wide (v2.65) : Yhteensopiva rajoitettujen ominaisuuksien kanssa. Ei reaaliaikaista suuntaa. Ei True Trailsia. Ei automaattista MARPA:a
C-Wide (v2.35) : Yhteensopiva rajoitettujen ominaisuuksien kanssa. Ei reaaliaikaista suuntaa. Ei True Trailsia. Ei automaattista MARPA:a Ei lintutilaa
G-sarja (v4.66) : Yhteensopiva rajoitettujen ominaisuuksien kanssa. Ei reaaliaikaista suuntaa. Ei True Trailsia. Ei automaattista MARPA:a
E-Classic (v5.69) : Yhteensopiva rajoitettujen ominaisuuksien kanssa. Ei reaaliaikaista suuntaa. Ei True Trailsia. Ei automaattista MARPA:a Ei lintutilaa
