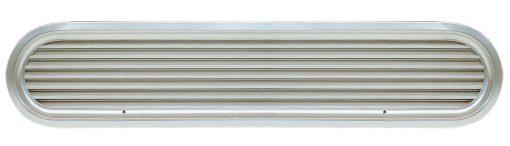

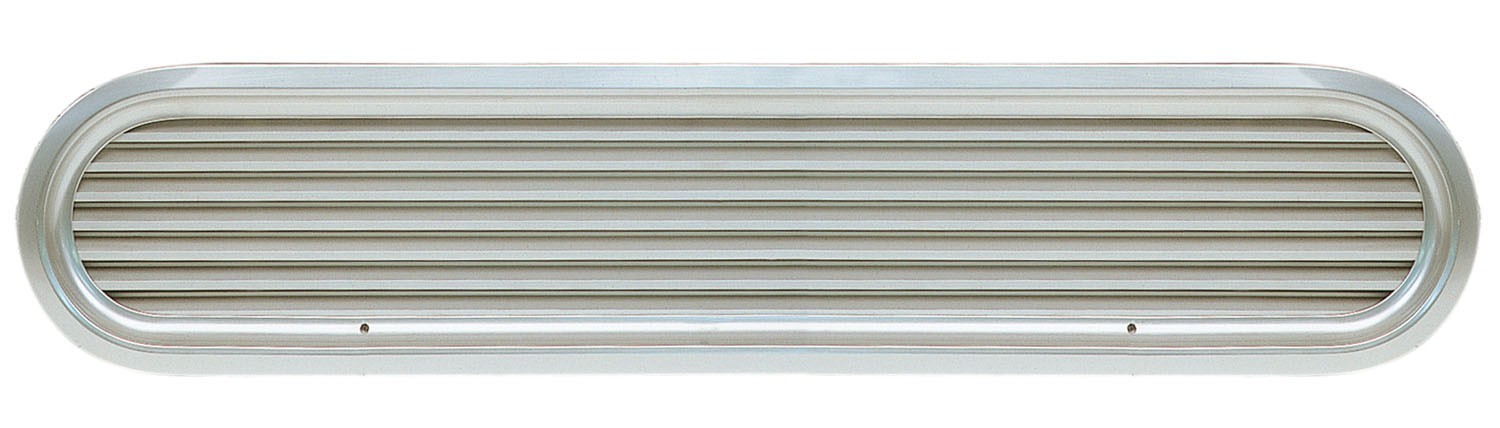

Imuilmaventtiili malli ASV 25 ilman doradelaatikkoa
Louvered air suction vent type ASV 25
SKU:ASV020A
Malli ASV
Kehykset ovat harjattua, anodisoitua alumiinia ja ritilät teknisesti anodisoitua alumiinia

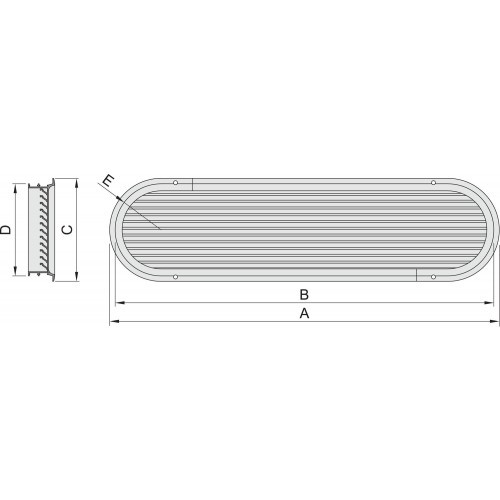

A: 350mm
B = Asennusaukko 3300mm
C: 117mm
D = Asennusaukko 97mm
E = Asennusaukon säde R 48,5 mm
Nettoilma-ala 100cm2
Imuilmaventtiilit
Dieselmoottori tarvitsee runsaasti ilmaa toimiakseen oikein. Palamistapahtuman ilmantarve on kilowattia kohden noin 6,1m³ ilmaa tunnissa (4,5 m³/hv/h). Toimiakseen hyvin imuilman nopeus ei saa ylittää arvoa 3 m/sek. Palamistapahtuman lisäksi, jokainen
moottori tarvitsee riittävästi korvausilmaa myös moottorin aiheuttaman lämmön poistamiseen. Tarvittavan korvausilman määrä on suunnilleen sama kuin palamiseen tarvittava ilma.
VETUS imuilmaventtiilien suunnittelu perustuu näihin perusoletuksiin, venttiilimallissa oleva numero viittaa moottorin hevosvoima-lukemaan johon se sopii. Se helpottaa konehuoneen ilmanvaihdon suunnittelua. Esimerkiksi 40 hv:n moottoriin voi laittaa yksi venttiili kokoa 40 tai kaksi 20-kokoista venttiiliä.
| Paino | 0.88 kg (kilogramma) |
|---|
