AXIOM + 9 RV – 9 monitoiminäyttö RV-100 3D anturi

UUSI Axiom PLUS 9″ RealVision RV-100 3D anturillalla

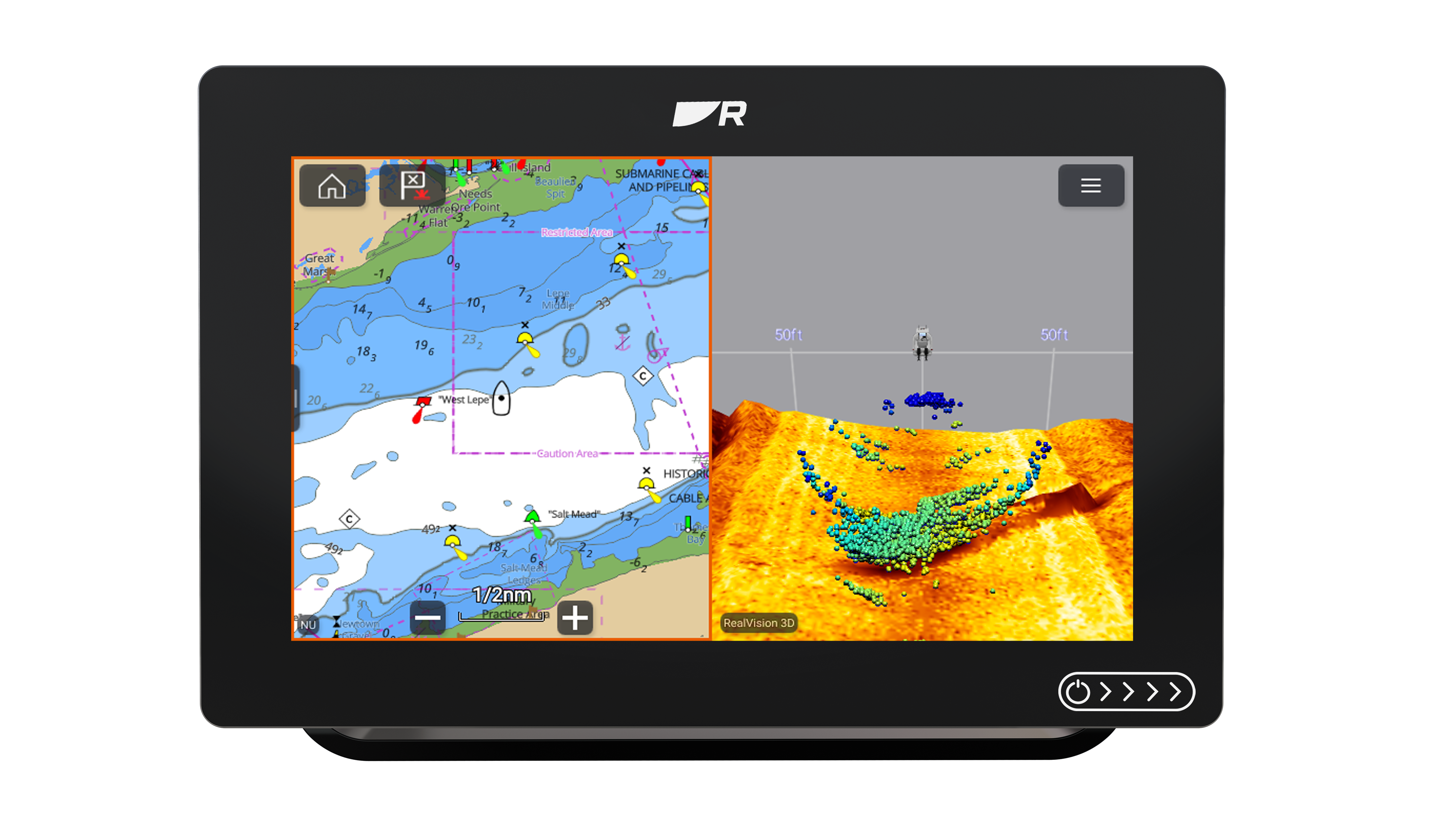

Raymarine AXIOM + 9 RV – 9″ monitoiminäyttö RealVision 3D, DownVision, SideVision ja 600W kaikuluotain, RV-100 3D anturilla

Tuotekoodi:E70637-03

9″ Monitoiminäyttö täysin uudella CHIRP RealVision 3D ja DownVision kaikuluotaimella sekä RV-100 3D peräpeilianturilla.

Suorituskykyinen Axiom®+ on palkittujen Raymarine-monitoiminäyttöjen uusi sukupolvi. Nopeudelle optimoitu Axiom Plus on varustettu tehokkaalla 4-ydinprosessorilla, joka tarjoaa alan johtavan reagointikyvyn ja nopeuden, mahdollistaa saumattoman karttojen piirtämisen, navigoida lisätyn todellisuuden avulla ja kokea RealVision™ 3D -luotaus.

Uudet, korkeamman resoluution IPS-näytöt ovat 25 prosenttia kirkkaampia ja uudet päivä- / yöväripaletit tarjoavat paremman näkyvyyden kaikissa valaistusolosuhteissa. Axiom Plus sisältää tunnetun LightHouse 3 -käyttöjärjestelmän, joka on tähän mennessä tehokkain ja helppokäyttöisin Raymarine MFD -käyttöjärjestelmä

VIRITETTYÄ SUORITUSKYKYÄ
Suunniteltu nopeudelle, reagoivisuudelle ja tulevaisuuden laajennuksille.

Axiom – Kosketusnäytölliset monitoiminavigointinäytöt
Uusi tehokas monitoiminavigointijärjestelmä Raymarinelta. Sisäänrakennetulla RealVision 3D™ -kaikuluotaimella, upouudella LightHouse 3 -käyttöjärjestelmällä ja salamannopealla, neli ydin prosessorin suorituskyvyllä varustettu Axiom muuttaa vesillä viettämääsi aikaa.

Axiom on laajennettavissa, joten siihen voidaan lisätä ominaisuuksia tarpeen mukaan. Axiom tukee kaikkia Raymarinen lisälaitteita, kuten Quantum-tutka, CHIRP-kaikuluotain, FLIR-lämpökamerat, audiolaitteet, mittarit, kamerat ja Evolution-autopilotti. Normaali Wi-Fi- ja Bluetooth-yhteys mahdollistaa yhteyden muodostamisen Raymarinen uusimpiin tabletti- ja älypuhelinsovelluksiin.

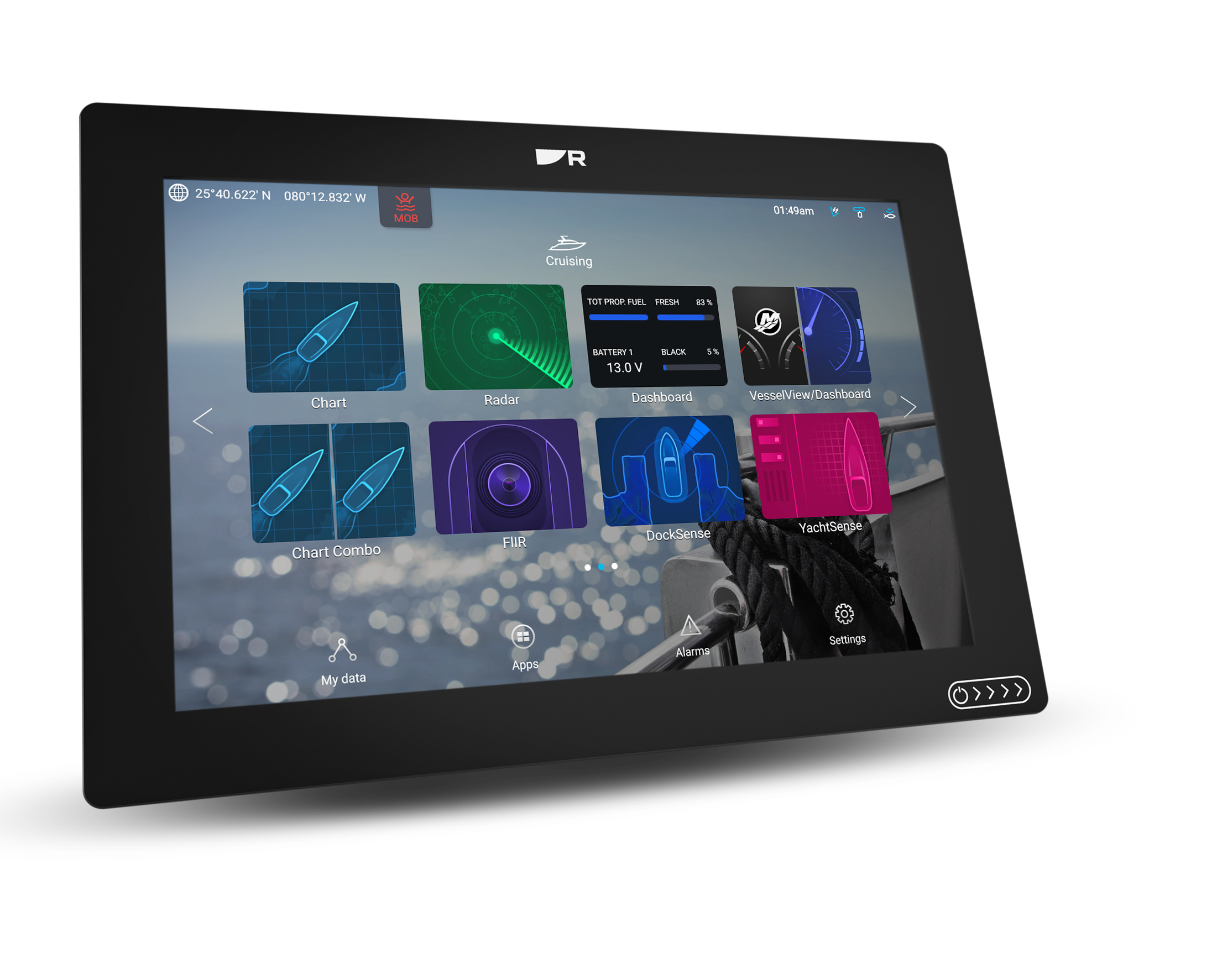

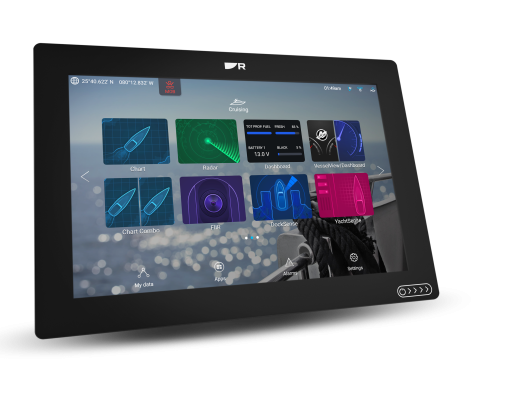

Uusi LightHouse 3 -käyttöjärjestelmä on nopea, sujuva ja helppo oppia. Selkeä käyttöliittymä voidaan helposti mukauttaa omaan navigointityylin sopivaksi.

Luja, kokonaan lasista valmistettu näyttö on optimoitu uppo- tai pinta-asennukseen. Tyylikäs painikkeeton rakenne ja virran kytkeminen pyyhkäisemällä.

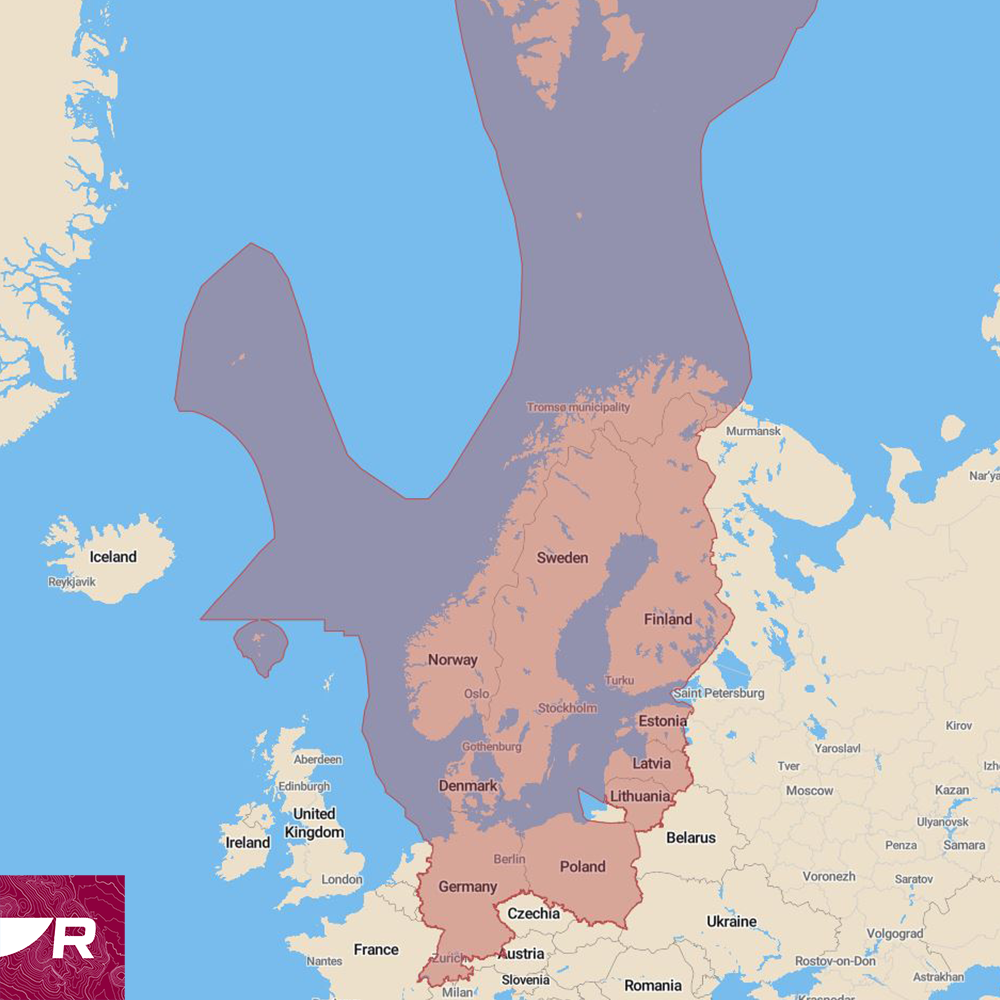

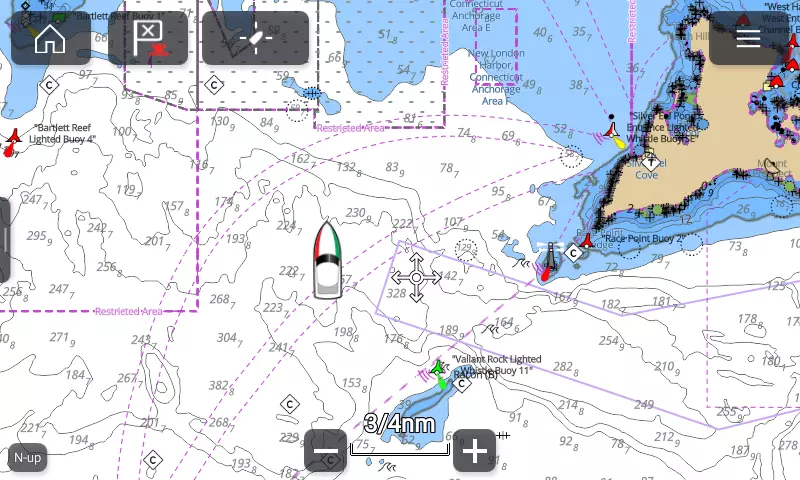

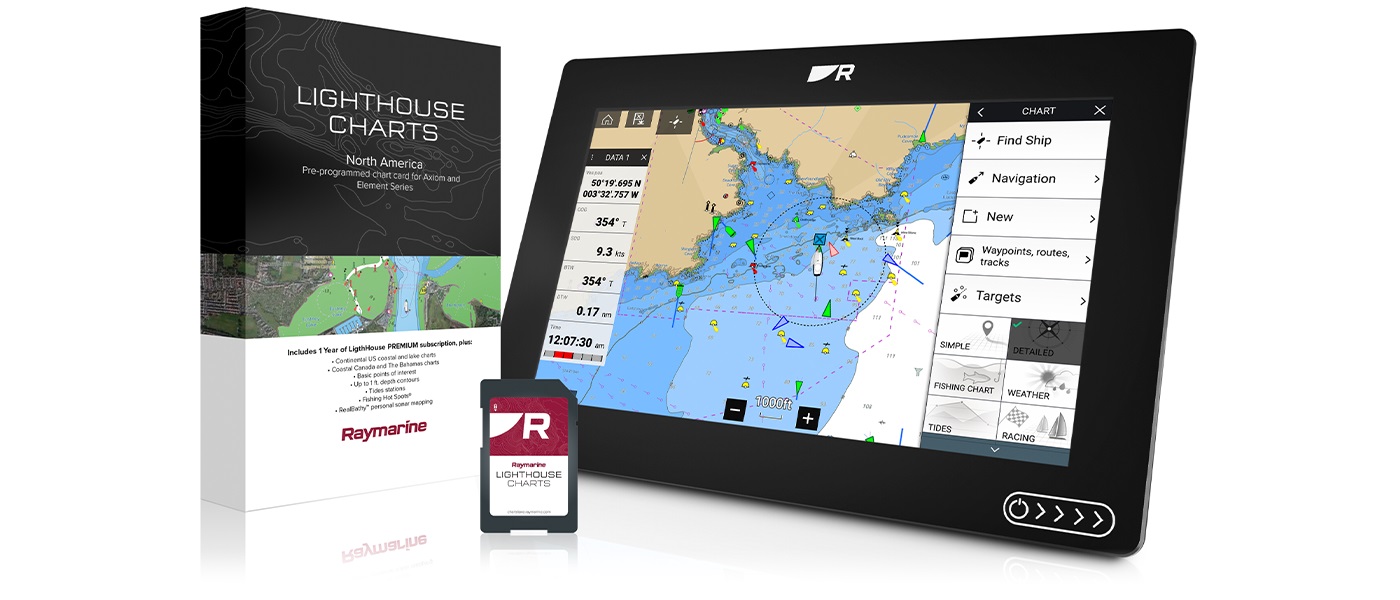

Tukee johtavien karttavalmistajien, kuten NV Digitalin ja Blue Latituden jne. kehittämiä Navionicsin ja LightHousen rasteri- ja vektorikarttoja.

Axiomin mukana toimitetaan pinta- ja ripustustelineasennussarjat, asennustarvikkeet, virta-/datakaapeli ja asennusohjeet.

Hyrrävakautettu kaikuluotainteknologia
Hyrrävakautus tasaa veneen liikkeitä tarjoten todenmukaisia 3D-kaikuluotainkuvia.

All-in-one-anturit

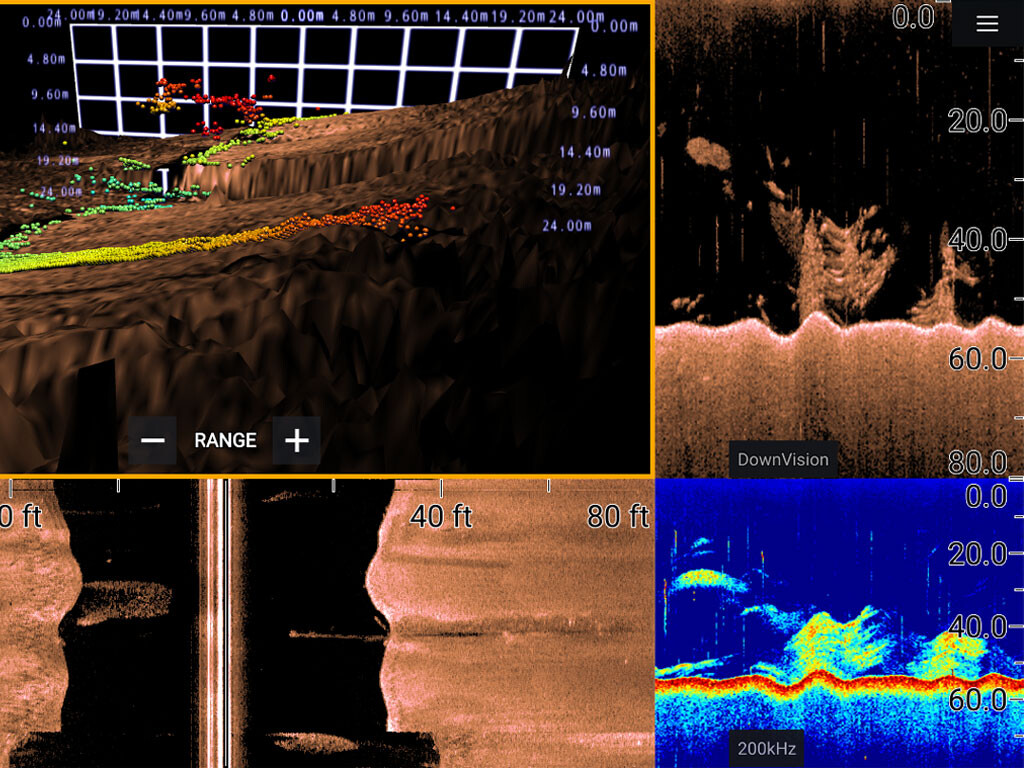

RealVision 3D -antureissa CHIRP DownVision, CHIRP SideVision, High Frequency CHIRP ja RealVision 3D yhdistyvät yhdessä anturiyksikössä.

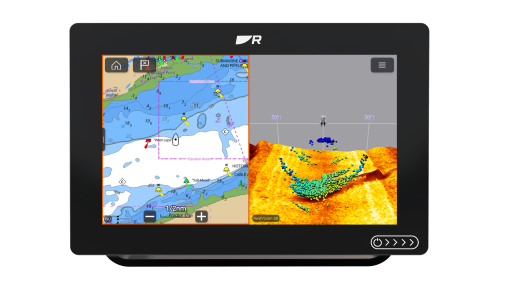

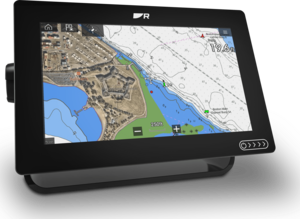

Axiom+ 9

9 tuuman näyttö saatavana 2 versiona:

• E70636 Vain näyttö (GPS-karttaplotteri)

• E70637 sisäänrakennetulla RealVision 3D:llä ja 600 W kaikuluotaimella

AXIOM+ 9:N TEKNISET TIEDOT:

NÄYTTÖ:

• Näytön koko: 9,0 tuuman optisesti liimattu LCD
• Näytön resoluutio :1280 x 720 WXGA
• Näyttötyyppi :Monikosketus HydroTough™ kestävällä hydrofobisella pinnoitteella
• Kirkkaus :1 500 nitiä
• Katselukulmat: 85° ylhäältä, alhaalta, vasemmalta, oikealta

FYYSISET TIEDOT
• Mitat :244 x 158 x 77 mm
• Paino :2,27 kg

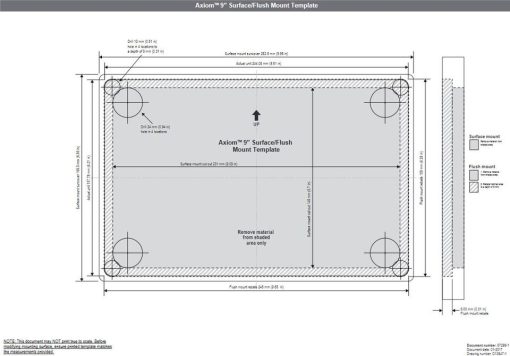

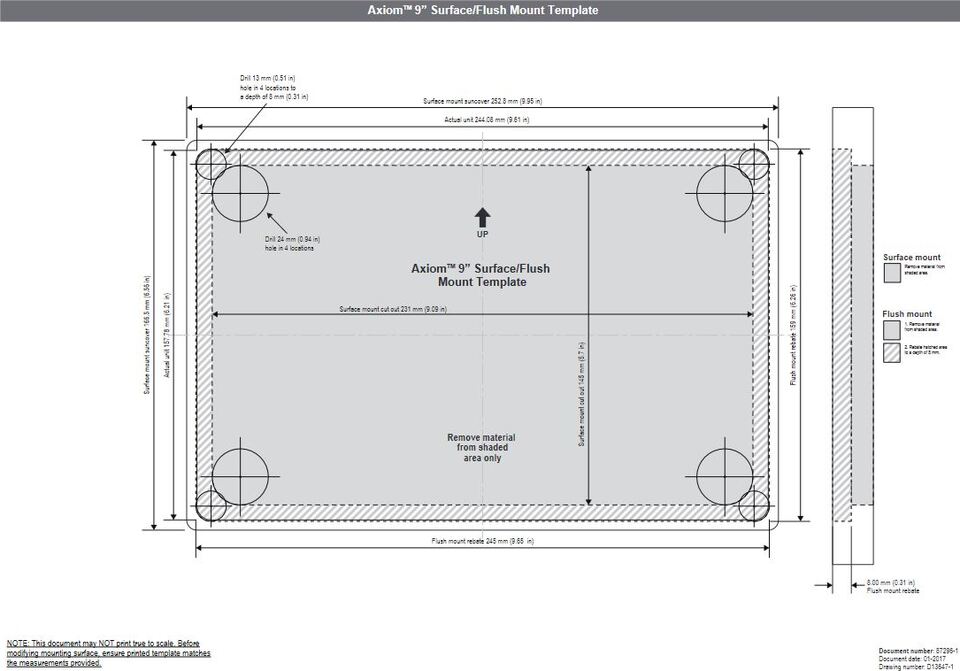

• Asennus: Pinta-asennus / Upotusasennus / Telineasennus (edestä upotukseen asennussarja optiona)
• Suojausluokka .IPX6 / IPX7
• Käyttölämpötila .-25…+55 °C
• Säilytyslämpötila .-30…+70 °C
VIRTA

• Jännite .12 V DC (8–16 V DC)
• Virrankulutus (täydessä kirkkaudessa) :8.95 W. RV-kaikuluotaimella 11.98 W

ANTURIEN JA OHEISLAITTEIDEN TEKNISET TIEDOT
ANTURIT
• GNSS / GPS: Sisäinen GNSS-vastaanotin: GPS/GLONASS/Galileo/Beidou* – 10Hz 28 kanavaa
• Kaikuluotaimen tyyppi – sisäinen: RV-versio sisältää High CHIRP -kalakaiku, DownVision, SideVision-viistokaiku ja RealVision 3D
• Kaikuluotainliitännät: 25-pinninen RealVision™ liitin
• Kaikuluotaussyvyys:
** High CHIRP -kalakaiku = 900 feet (274 m)
** DownVision™ = 600 feet (183 m)
** SideVision™ = 300 feet (91 m)
** RealVision™ 3D = 300 feet (91 m)
• Ulkoinen kaikuluotain: Kyllä – CP100, CP200, CP370, CP470, CP570, RVX1000 RayNet-verkon kautta

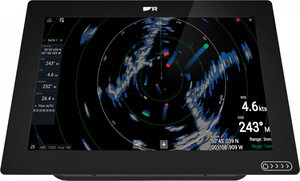

• Tutka: Kyllä – Quantum, Digital, HD Color/Super HD Color ja Magnum -tutkat
• AIS: Kyllä – NMEA2000 yhteensopiva
• Autopilotin hallinta: Kyllä – Evolution autopilotti
• Lämpökamera: Kyllä – FLIR AX8, M232, M300, M400, M500
• Video / kamera: Kyllä – yhteensopiva CAM210IP, CAM220IP (jopa 10 IP-kameraa)
• Sää: GRIB View – Ilmainen GRIB viewer ja Theyr Ltd -tilaus | SiriusXM – vain Pohjois-Amerikka
• Audio : NMEA2000 / Bluetooth-kaiuttimen hallinta / SiriusXM Audio optio
• Digital Switching: Kyllä – Empirbus & C-Zone yhteensopiva
• Kaukohallinta: Kyllä – optiona RMK-10 (T70293)Tuleva ohjelmistopäivitys tarvitaan

VERKON TEKNISET TIEDOT

VERKKO
• Ethernet :1 x 10/100 Mb / verkko (RayNet)
• NMEA0183: Ei – Sopiva muunnin tarvitaan
• NMEA2000: NMEA2000-portti (DeviceNet port). SeaTalkng-yhteensopiva adapterikaapelilla (optio)
• SeaTalkNG : Vaaditaan DeviceNet-naarasadapterikaapeli (F), 120 mm adapterikaapeli sisältyy toimitukseen (A06079)
• USB : 1 USB microAB takana – 0,5 A lataus, USB-lisälaite (A80440)
• Wi-Fi : Wi-Fi – 802.11 b / g / n
• Bluetooth : Bluetooth v4.0
NAVIGOINTI
• Kartat: Lighthouse, Navionics ja C-MAP yhteensopivuus
• Reittipisteet / reitit / jäljet: 10,000 reittipistettä / 200 reittipisteryhmää / 150 reittiä – enintään 250 • reittipistettä / 16 jälkeä – enintään 10,000 jälkipistettä

MUISTI
• Sisäinen :16 GB kiinteä
• Ulkoinen :1 microSD-muistipaikka (takana)
MUUT TIEDOT
• Kielet : 24

TOIMITUS SISÄLTÖ
1 :Monitoiminäyttö
2 :Ripustusteline
3 :2 ripustustelineen nuppia
4 :Aurinkosuoja –
5 :Paneeliin asennettava tiiviste pinta-/uppoasennukseen
6a | 6b :Taka-asennuskiinnikkeet: a. toimitetaan 9” monitoiminäytön mukana | b. toimitetaan 12” monitoiminäytön mukana
7 :Dokumentointi
8 :NMEA 2000-/virtakaapeli, jossa 1,5 m sähköjohto ja 0,5 m NMEA 2000 -johto.
9 :4 M5x58-kierretappia
10 :4 M5-siipimutteria

E70637–03:n mukana toimitetaan myös RealVision™ 3D RV-100 -anturi ja siihen liittyvät varusteet.
